  4. DD-100-11-1300-7/125-P-50-3U3U-3-1,3-485:1-6-MC/RS232-LL

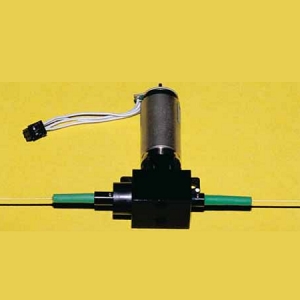

DD-100-11-1300-7/125-P-50-3U3U-3-1,3-485:1-6-MC/RS232-LL光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-1300-7/125-P-50-3U3U-3-1,3-485:1-6-MC/RS232-LL

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-1300-7/125-P-50-3U3U-3-1,3-485:1-6-MC/RS232-LL是OZ Optics Ltd.推出的一款光纤衰减器，具有波长依赖损耗最大可达0.3 dB（衰减），衰减范围为1到60 dB，衰减分辨率为0.01 dB，插入损耗为1到2 dB，回损为50 dB。

DD-100-11-1300-7/125-P-50-3U3U-3-1,3-485:1-6-MC/RS232-LL产品详细说明

产品详情

  • 部分编号
    DD-100-11-1300-7/125-P-50-3U3U-3-1,3-485:1-6-MC/RS232-LL
  • 制造商
    OZ Optics Ltd.
  • 描述
    电控可调衰减器，输入长1米，输出长3米，带FC/超光滑连接器的3mm外径涂层PM光纤，回损50dB。单元在1300nm下进行标定，配有RS232接口IL=1dB

通用参数

  • 波长依赖损耗
    最高0.3 dB（衰减）

应用

  • 应用
    DWDM系统中的主动增益均衡，本地功率监测和反馈衰减器设置，比特错误测试，故障排除接收器及其他主动光纤组件，模拟长距离光纤传输，光纤光学设计

光纤参数

  • 光纤长度
    1米（输入），3米（输出）
  • 光纤外套
    3mm
  • 光纤模式
    保持极化

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB，±0.5 dB，±1 dB
  • 衰减器类型
    可变光学衰减器
  • 直流电压
    5 V，6 V，12 V
  • 重量
    <250 g
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 回损
    50 dB
  • 重复性
    ±0.03 dB，±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    电子光学衰减器

光学规格

  • 极化消光比
    20 dB，25 dB，30 dB
  • 极化依赖损耗
    最高0.05 dB
  • 极化模色散（PMD）
    <0.01 ps
  • 工作波长
    1300 nm
  • 光学输入功率
    最高2 W

连接与接口

  • 接口
    RS/232
  • 光学连接器
    FC/UPC

总结

  • 产品概述
    DD-100-11-1300-7/125-P-50-3U3U-3-1,3-485:1-6-MC/RS232-LL是一款由OZ Optics Ltd.制造的电控可调光纤衰减器，专为光纤通信应用而设计。它具备高达0.3 dB的波长依赖损耗，衰减范围从1到60 dB，衰减分辨率为0.01 dB，确保了在不同应用场景中的高效性能。该设备采用了3mm外径的涂层PM光纤，能够有效保持信号的极化状态。其RS232接口使得与其他设备的连接更为方便，适用于DWDM系统中的增益均衡和故障检测等应用。无论是在实验室还是实际操作中，DD-100-11-1300-7/125-P-50-3U3U-3-1,3-485:1-6-MC/RS232-LL都能为用户提供可靠的性能和精准的控制，是光电领域中不可或缺的工具。
