  4. DD-100-11-1300-7/125-P-50-SCUSCU-1-1-485:1-6-MC/RS232

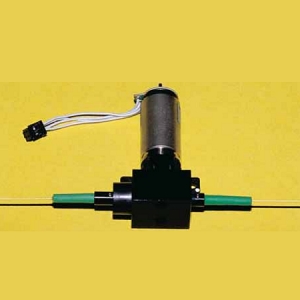

DD-100-11-1300-7/125-P-50-SCUSCU-1-1-485:1-6-MC/RS232光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-1300-7/125-P-50-SCUSCU-1-1-485:1-6-MC/RS232

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-1300-7/125-P-50-SCUSCU-1-1-485:1-6-MC/RS232是OZ Optics Ltd.推出的一款光纤衰减器，具有波长依赖损耗高达0.3 dB（衰减）、衰减范围为1到60 dB、衰减分辨率为0.01 dB、插入损耗为1到2 dB、回波损耗为50 dB。

DD-100-11-1300-7/125-P-50-SCUSCU-1-1-485:1-6-MC/RS232产品详细说明

产品详情

  • 部件编号
    DD-100-11-1300-7/125-P-50-SCUSCU-1-1-485:1-6-MC/RS232
  • 制造商
    OZ Optics Ltd.
  • 描述
    电控可调衰减器，配有1米长、0.9mm外径的PM光纤，两个端口均为SC/Ultra PC连接器，具有50dB的回波损耗。该设备将在1300nm下进行校准，并配有RS232接口

通用参数

  • 波长依赖损耗
    最高0.3 dB (衰减)

应用

  • 应用
    DWDM系统中的主动增益均衡、本地功率监测和反馈衰减器设置、比特错误测试、故障排除接收器及其他主动光纤组件、模拟远距离光纤传输、光纤光学设计

光纤参数

  • 光纤长度
    1 m
  • 光纤外套
    0.9 mm
  • 光纤模式
    保持极化

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 直流电压
    5 V, 6 V, 12 V
  • 重量
    <250 g
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 回波损耗
    50 dB
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    电子光学衰减器

光学规格

  • 极化消光比
    20 dB, 25 dB, 30 dB
  • 极化依赖损耗
    最高0.05 dB
  • 极化模式色散（PMD）
    <0.01 ps
  • 工作波长
    1300 nm
  • 光学输入功率
    最高2 W

连接与接口

  • 接口
    RS/232
  • 光学连接器
    SC/UPC

总结

  • 产品概述
    DD-100-11-1300-7/125-P-50-SCUSCU-1-1-485:1-6-MC/RS232是由OZ Optics Ltd.提供的一款高性能光纤衰减器。该设备采用电控设计，具有可调衰减功能，适用于多种光电应用。其波长依赖损耗最高可达0.3 dB，且衰减范围为1到60 dB，满足不同用户的需求。设备配置了1米长的光纤，外径为0.9mm，确保信号的稳定传输。内置的RS232接口使得设备连接更加灵活，适合各种测试和监测应用。无论是在DWDM系统中进行增益均衡，还是在进行故障排除和比特错误测试，这款光纤衰减器都能提供可靠的性能，是光电行业中不可或缺的工具。
