  4. DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-DR

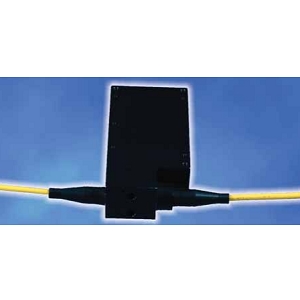

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-DR光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-DR

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-DR是OZ Optics Ltd.推出的一款光纤衰减器，工作波长为1550nm。该产品具有高达0.3 dB的波长依赖损耗，衰减范围为1到60 dB，衰减分辨率为0.01 dB，插入损耗为1到2 dB，回损为40 dB。适用于各种光纤应用。

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-DR产品详细说明

产品详情

  • 部件编号
    DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-DR
  • 制造商
    OZ Optics Ltd.
  • 描述
    电控可变衰减器，适用于1550nm，带1米长、3mm外径的未终端PM光纤，回损40dB。设备配备内置步进电机驱动电子设备

通用参数

  • 波长依赖损耗
    高达0.3 dB (衰减)

应用

  • 应用
    DWDM系统中的主动增益均衡，本地功率监测和反馈衰减器设置，比特错误测试，故障排除接收器及其他主动光纤组件，模拟长距离光纤传输，光纤光学设计

光纤参数

  • 光纤长度
    1 m
  • 光纤护套
    3 mm
  • 光纤模式
    偏振保持

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 直流电压
    5 V, 6 V, 12 V
  • 重量
    <250 g
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 回损
    40 dB
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms(速度)
  • 子类别
    电子光学衰减器

光学规格

  • 偏振消光比
    20 dB, 25 dB, 30 dB
  • 偏振依赖损耗
    高达0.05 dB
  • 偏振模式色散(PMD)
    <0.01 ps
  • 工作波长
    1550 nm
  • 光学输入功率
    高达2 W

总结

  • 产品概述
    DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-DR是由OZ Optics Ltd.开发的一款电控可变光纤衰减器，专为1550nm波长设计，适合多种光纤应用。它的衰减范围从1 dB到60 dB，具有高达0.3 dB的波长依赖损耗，确保了在各种条件下的高效性能。此外，设备还配备内置的步进电机驱动电子设备，提供稳定的操作和快速的响应时间。无论是在DWDM系统中的增益均衡，还是在故障排除和测试中，这款衰减器都能提供可靠的性能。其轻巧的设计和多样化的应用使其成为光电行业中不可或缺的工具。
