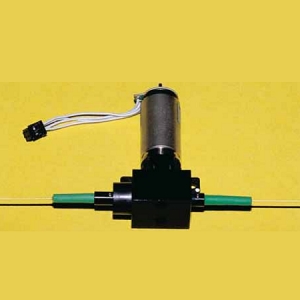

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-MC/IIC光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-MC/IIC

厂商: OZ Optics Ltd.

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-MC/IIC是一款来自OZ Optics Ltd.的光纤衰减器，具有高达0.3 dB的波长相关损耗，衰减范围为1到60 dB，衰减分辨率为0.01 dB，插入损耗为1到2 dB，回波损耗为40 dB。这款产品适用于各种光纤通信应用。

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-MC/IIC产品详细说明

产品详情

部件编号

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-MC/IIC
厂家

OZ Optics Ltd.
描述

电控可变衰减器，工作波长为1550nm，配有1米长的、3mm外径的未终端PM光纤，回波损耗为40dB。设备在1550nm下校准，并配有I2C接口

通用参数

波长相关损耗

高达0.3 dB (衰减)

应用场景

应用

DWDM系统中的主动增益均衡，本地功率监测和反馈衰减器设置，比特错误测试，故障排除接收器及其他主动光纤元件，模拟长距离光纤传输，光纤光学传输设计

光纤参数

光纤长度

1 m
光纤护套

3 mm
光纤模式

保持偏振

电气规格

电流

150 mA
衰减精度

±0.3 dB, ±0.5 dB, ±1 dB
衰减器类型

可变光学衰减器
直流电压

5 V, 6 V, 12 V
重量

<250 g
衰减

1 到 60 dB
衰减分辨率

0.01 dB
插入损耗

1 到 2 dB
回波损耗

40 dB
重复性

±0.03 dB, ±0.10 dB
响应时间

100 ms(速度)
子类别

电子光学衰减器

光学规格

偏振消光比

20 dB, 25 dB, 30 dB
偏振相关损耗

高达0.05 dB
偏振模色散(PMD)

<0.01 ps
工作波长

1550 nm
光学输入功率

高达2 W

连接与接口

接口

I2C

总结

产品概述

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-MC/IIC是一款高性能的电控可变光纤衰减器，专为光纤通信系统设计。它的工作波长为1550nm，适用于DWDM系统中的多种应用，如主动增益均衡和本地功率监测。这款衰减器具有高达0.3 dB的波长相关损耗，衰减范围从1到60 dB，且具备良好的插入损耗和回波损耗特性。该设备还配备了I2C接口，便于与其他设备的连接与控制。无论是在实验室还是在实际应用中，DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-MC/IIC都能提供可靠的性能，满足用户的多样化需求。

技术文档

规格书
点击下载规格书
