  4. DD-100-11-1550-8/125-P-50-3A3A-1-1-76:1-12-ER=25-PC

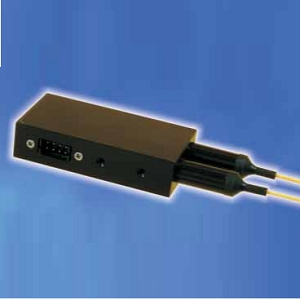

DD-100-11-1550-8/125-P-50-3A3A-1-1-76:1-12-ER=25-PC光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-1550-8/125-P-50-3A3A-1-1-76:1-12-ER=25-PC

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-1550-8/125-P-50-3A3A-1-1-76:1-12-ER=25-PC是OZ Optics Ltd.生产的一款光纤衰减器，具有最高可达0.3 dB的波长相关损耗，衰减范围为1到60 dB，衰减分辨率为0.01 dB，插入损耗为1到2 dB，回损为50 dB。

DD-100-11-1550-8/125-P-50-3A3A-1-1-76:1-12-ER=25-PC产品详细说明

产品详情

  • 部件编号
    DD-100-11-1550-8/125-P-50-3A3A-1-1-76:1-12-ER=25-PC
  • 制造商
    OZ Optics Ltd.
  • 描述
    电控可变衰减器，工作波长为1550nm，配有1米长、0.9mm外径的涂层PM光纤，两端为FC/角度PC连接器，回损为50dB。PC：OEM版本，无电子元件和校准。ER=-25dB

通用参数

  • 波长相关损耗
    最高0.3 dB（衰减）

应用

  • 应用
    DWDM系统中的主动增益均衡，本地功率监测和反馈衰减器设置，位错误测试，故障排除接收器及其他主动光纤组件，模拟长距离光纤传输，光纤光路设计

光纤参数

  • 光纤长度
    1 m
  • 光纤外套
    0.9 mm
  • 光纤模式
    保持极化

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 直流电压
    5 V, 6 V, 12 V
  • 重量
    <250 g
  • 衰减
    1 to 60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1 to 2 dB
  • 回损
    50 dB
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    电子光学衰减器

光学规格

  • 极化消光比
    20 dB, 25 dB, 30 dB
  • 极化相关损耗
    最高0.05 dB
  • 极化模量色散（PMD）
    <0.01 ps
  • 工作波长
    1550 nm
  • 光学输入功率
    最高2 W

连接与接口

  • 光学连接器
    FC/APC

总结

  • 产品概述
    DD-100-11-1550-8/125-P-50-3A3A-1-1-76:1-12-ER=25-PC是一款由OZ Optics Ltd.生产的电控可变光纤衰减器，专为1550nm波长设计。其主要特点包括可调节的衰减范围从1到60 dB，波长相关损耗最高可达0.3 dB，同时具备高达50 dB的回损性能。该衰减器广泛应用于DWDM系统中的主动增益均衡、功率监测和反馈设置等场景，能够有效提升光纤通信的稳定性和可靠性。此外，DD-100系列衰减器的插入损耗范围在1到2 dB之间，确保信号传输的高效性。
