  4. DD-100-11-1550-9/125-S-40-3S3S-1-1-485:1-6-MC/RS232

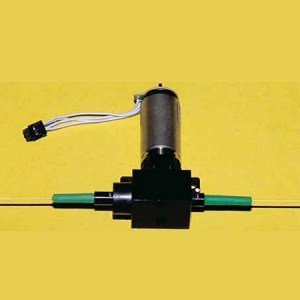

DD-100-11-1550-9/125-S-40-3S3S-1-1-485:1-6-MC/RS232光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-1550-9/125-S-40-3S3S-1-1-485:1-6-MC/RS232

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-1550-9/125-S-40-3S3S-1-1-485:1-6-MC/RS232是OZ Optics Ltd.推出的一款光纤衰减器，具有波长依赖损耗高达0.3 dB（衰减）、衰减范围1到60 dB、衰减分辨率0.01 dB、插入损耗1到2 dB、回波损耗40 dB等特点，非常适合在DWDM系统中进行主动增益均衡和本地功率监控。

DD-100-11-1550-9/125-S-40-3S3S-1-1-485:1-6-MC/RS232产品详细说明

产品详情

  • 部件编号
    DD-100-11-1550-9/125-S-40-3S3S-1-1-485:1-6-MC/RS232
  • 制造商
    OZ Optics Ltd.
  • 描述
    电控可变衰减器，配有1米长、0.9mm外径的单模光纤，两端带FC/Super PC连接器，回波损耗40 dB。单位在1550nm下进行校准，并配有RS232接口

通用参数

  • 波长依赖损耗
    高达0.3 dB（衰减）

应用

  • 应用
    DWDM系统中的主动增益均衡，本地功率监控和反馈衰减器设置，误比特测试，故障排除接收器和其他主动光纤组件，模拟长距离光纤传输，光纤光路设计

光纤参数

  • 光纤长度
    1 m
  • 光纤护套
    0.9 mm
  • 光纤模式
    单模

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 直流电压
    5 V, 6 V, 12 V
  • 重量
    <250 g
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 回波损耗
    40 dB
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    电子光学衰减器

光学规格

  • 偏振依赖损耗
    高达0.05 dB
  • 偏振模色散（PMD）
    <0.01 ps
  • 工作波长
    1550 nm
  • 光学输入功率
    高达2 W

连接与接口

  • 接口
    RS/232
  • 光学连接器
    FC/SPC

总结

  • 产品概述
    DD-100-11-1550-9/125-S-40-3S3S-1-1-485:1-6-MC/RS232是一款由OZ Optics Ltd.制造的电控可变光纤衰减器，专为光纤通信系统设计。它具有波长依赖损耗高达0.3 dB的优良性能，能够在1到60 dB的范围内进行灵活衰减，且衰减分辨率高达0.01 dB，满足高精度的需求。此外，该设备还配备了RS232接口，便于与其他设备的连接和控制。无论是在DWDM系统中进行主动增益均衡，还是在故障排除和光纤传输模拟等应用场景中，都能提供可靠的性能。其插入损耗和回波损耗也表现出色，确保了光信号的稳定性和传输效率。
