  4. DD-100-11-1550-9/125-S-60-SCSC-1-1-485:1-6-PC-LL

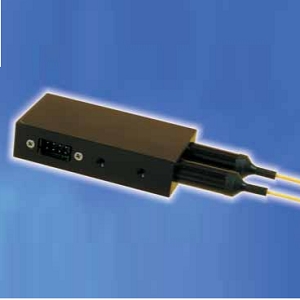

DD-100-11-1550-9/125-S-60-SCSC-1-1-485:1-6-PC-LL光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-1550-9/125-S-60-SCSC-1-1-485:1-6-PC-LL

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-1550-9/125-S-60-SCSC-1-1-485:1-6-PC-LL是来自OZ Optics Ltd.的光纤衰减器，具有高达0.3 dB的波长依赖损耗，衰减范围为1到60 dB，衰减分辨率为0.01 dB，插入损耗为1到2 dB，回损为60 dB。该设备适用于多种光纤应用，提供了稳定的性能和可靠的信号传输。

DD-100-11-1550-9/125-S-60-SCSC-1-1-485:1-6-PC-LL产品详细说明

产品详情

  • 部件编号
    DD-100-11-1550-9/125-S-60-SCSC-1-1-485:1-6-PC-LL
  • 制造商
    OZ Optics Ltd.
  • 描述
    电控可变衰减器，工作波长为1550nm，配有1米长的0.9mm外径单模光纤，SC/Super PC连接器，回损达到60dB。插入损耗为0.6dB，PC：OEM版本，无电子元件和校准。

通用参数

  • 波长依赖损耗
    高达0.3 dB (衰减)

应用场景

  • 应用
    DWDM系统中的主动增益均衡，本地功率监测及反馈衰减器设置，比特错误测试，故障排除接收器及其他主动光纤组件，模拟长距离光纤传输，光纤光学设计

光纤参数

  • 光纤长度
    1 m
  • 光纤护套
    0.9 mm
  • 光纤模式
    单模

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 直流电压
    5 V, 6 V, 12 V
  • 重量
    <250 g
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 回损
    60 dB
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms (速度)
  • 子类别
    电子光学衰减器

光学规格

  • 偏振依赖损耗
    高达0.05 dB
  • 偏振模态色散(PMD)
    <0.01 ps
  • 工作波长
    1550 nm
  • 光学输入功率
    高达2 W

连接与接口

  • 光学连接器
    SC/SPC

总结

  • 产品概述
    DD-100-11-1550-9/125-S-60-SCSC-1-1-485:1-6-PC-LL是一款来自OZ Optics Ltd.的电控可变光纤衰减器，专为1550nm波长设计，适用于多种光纤应用。该设备具有高达60dB的回损和高达0.3 dB的波长依赖损耗，能够在1到60 dB的范围内提供可调衰减，分辨率达到0.01 dB。其轻量化的设计使得设备重量小于250g，便于安装和使用。DD-100系列衰减器在DWDM系统、信号监测及故障排除等场景中表现卓越，确保了信号的稳定性与可靠性，是光纤通信领域的理想选择。
