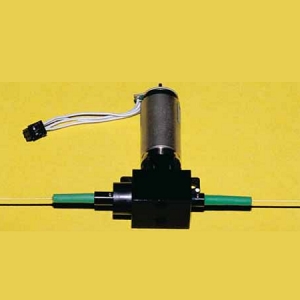

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-MC/RS232光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-MC/RS232

厂商: OZ Optics Ltd.

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-MC/RS232是OZ Optics Ltd.推出的一款光纤衰减器，具有波长依赖损耗最高可达0.3 dB的特性，衰减范围为1至40 dB，衰减分辨率为0.01 dB，插入损耗为2至4 dB，回波损耗为35 dB。此设备适用于多种光纤应用，提供灵活的衰减控制。

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-MC/RS232产品详细说明

产品细节

部件编号

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-MC/RS232
制造商

OZ Optics Ltd.
描述

850/1300nm电控可变衰减器，配有1米长、外径3mm的50/125微米未终止多模光纤，回波损耗35dB。设备需在850/1300nm下进行校准，具有RS232接口

通用参数

波长依赖损耗

最高0.3 dB (衰减)

应用

应用

DWDM系统中的主动增益均衡，本地功率监控和反馈衰减设置，比特错误测试，故障排除接收器和其他主动光纤组件，模拟长距离光纤传输，光纤传输设计

光纤参数

光纤长度

1 m
光纤护套

3 mm
光纤模式

多模

电气规格

电流

150 mA
衰减精度

±0.3 dB, ±0.5 dB, ±1 dB
衰减器类型

可变光学衰减器
直流电压

5 V, 6 V, 12 V
重量

<250 g
衰减

1 to 40 dB
衰减分辨率

0.01 dB
插入损耗

2 to 4 dB
回波损耗

35 dB
重复性

±0.03 dB, ±0.10 dB
响应时间

100 ms(速度)
子类别

电子光学衰减器

光学规格

偏振依赖损耗

最高0.05 dB
偏振模色散(PMD)

<0.01 ps
工作波长

850 nm, 1300 nm
光学输入功率

最高50 mW

连接与接口

接口

RS/232

总结

产品概述

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-MC/RS232是一款由OZ Optics Ltd.制造的高性能光纤衰减器，专为850nm和1300nm波长设计。它具有电控可变衰减功能，衰减范围从1 dB到40 dB，确保在各种应用中提供灵活的衰减控制。该设备适合用于DWDM系统的主动增益均衡、本地功率监控以及比特错误测试等场景。其设计考虑了低插入损耗和高回波损耗，确保了信号的稳定性和可靠性。此外，衰减器配备RS232接口，方便与其他设备的连接和控制，是光纤通信领域不可或缺的工具。

技术文档

规格书
点击下载规格书
