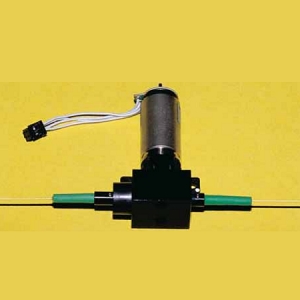

DD-100-11-850-50/125-M-35-3S3S-1-1-485:1-6-MC/IIC光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-850-50/125-M-35-3S3S-1-1-485:1-6-MC/IIC

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-850-50/125-M-35-3S3S-1-1-485:1-6-MC/IIC是OZ Optics Ltd.推出的一款光纤衰减器，具有波长依赖损耗最高可达0.3 dB（衰减），衰减范围为1到40 dB，分辨率为0.01 dB，插入损耗为2到4 dB，回损为35 dB。此设备适用于各种光纤通信系统。

DD-100-11-850-50/125-M-35-3S3S-1-1-485:1-6-MC/IIC产品详细说明

产品详情

  • 部件编号
    DD-100-11-850-50/125-M-35-3S3S-1-1-485:1-6-MC/IIC
  • 厂家
    OZ Optics Ltd.
  • 描述
    电控可变衰减器，工作波长为850nm，配有1米长的0.9mm外径的50/125微米多模光纤，两个端口均为FC/Super PC连接器，回损为35dB。该设备将在850nm下进行校准，并配有I2C接口。

通用参数

  • 波长依赖损耗
    最高0.3 dB（衰减）

应用

  • 应用
    在DWDM系统中进行主动增益均衡，本地功率监测和反馈衰减器设置，位错误测试，故障排除接收器和其他主动光纤组件，模拟长距离光纤传输，光纤光学传输设计

光纤参数

  • 光纤长度
    1 m
  • 光纤外护套
    0.9 mm
  • 光纤模式
    多模

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 直流电压
    5 V, 6 V, 12 V
  • 重量
    <250 g
  • 衰减
    1到40 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    2到4 dB
  • 回损
    35 dB
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    电子光学衰减器

光学规格

  • 偏振依赖损耗
    最高0.05 dB
  • 偏振模态色散（PMD）
    <0.01 ps
  • 工作波长
    850 nm
  • 光学输入功率
    最高50 mW

连接与接口

  • 接口
    I2C
  • 光学连接器
    FC/SPC

总结

  • 产品概述
    DD-100-11-850-50/125-M-35-3S3S-1-1-485:1-6-MC/IIC是一款由OZ Optics Ltd.制造的高性能光纤衰减器，专为850nm波长设计，能够有效控制光信号的强度。该衰减器具有可调的衰减范围，适合各种光纤通信应用，如DWDM系统中的增益均衡和故障排除。其设计包括多模光纤，确保在不同条件下的兼容性和灵活性。此外，设备的回损和插入损耗指标也非常优越，使其在市场中具有竞争力。无论是在实验室还是工业环境中，DD-100-11-850-50/125-M-35-3S3S-1-1-485:1-6-MC/IIC都能满足用户的高标准需求。
