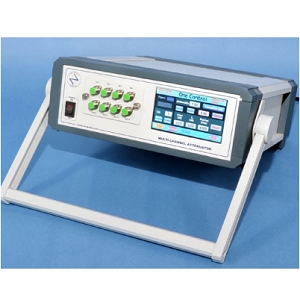

MCDD-1000光纤衰减器实物图(OZ Optics Ltd.制造)

MCDD-1000

厂商: OZ Optics Ltd.

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

MCDD-1000是OZ Optics Ltd.推出的一款光纤衰减器,具有波长依赖损耗最高可达0.3 dB(衰减),衰减范围为1到60 dB,衰减分辨率为0.01 dB,插入损耗为1到4 dB,回损为35 dB、40 dB、50 dB和60 dB。该设备适用于多种光纤应用,是光电行业中不可或缺的工具。

MCDD-1000产品详细说明

产品详情

  • 部件编号
    MCDD-1000
  • 制造商
    OZ Optics Ltd.

通用参数

  • 波长依赖损耗
    最高0.3 dB(衰减)

应用

  • 应用
    比特错误率测试,故障排除接收器和其他主动光纤组件,模拟长距离光纤传输,光纤发射器/接收器电路设计,功率计线性检查,功率设置

光纤参数

  • 光纤模式
    单模,多模,保持偏振

环境条件

  • 工作温度显示
    -10到55摄氏度
  • 存储温度
    -30到70摄氏度

电气规格

  • 衰减精度
    ±0.3 dB,±0.5 dB,±1 dB
  • 衰减器类型
    可变光学衰减器
  • 尺寸
    280 x 300 x 100 mm (长 x 宽 x 高)
  • 重量
    4 kg + 0.25 kg/通道
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到4 dB
  • 回损
    35 dB,40 dB,50 dB,60 dB
  • 功耗
    80 W
  • 电源
    通用110到220 VAC 50到60 Hz
  • 重复性
    ±0.03 dB,±0.10 dB,±0.3 dB
  • 子类别
    数字光学衰减器

光学规格

  • 偏振消光比
    20 dB,25 dB,30 dB
  • 偏振依赖损耗
    最高0.05 dB
  • 工作波长
    350到2050 nm
  • 光学输入功率
    最高50 mW

连接与接口

  • 接口
    USB

总结

  • 产品概述
    MCDD-1000是OZ Optics Ltd.推出的一款高性能光纤衰减器,专为光电行业设计,适合多种应用场景。其波长依赖损耗最高可达0.3 dB,衰减范围从1到60 dB,满足不同需求。该设备支持单模和多模光纤,具备良好的插入损耗和回损特性,确保信号传输的稳定性和可靠性。MCDD-1000还具有USB接口,方便与其他设备连接。其工作温度范围广泛,适应各种环境条件,非常适合用于比特错误率测试、故障排除和长距离光纤传输模拟等应用。
