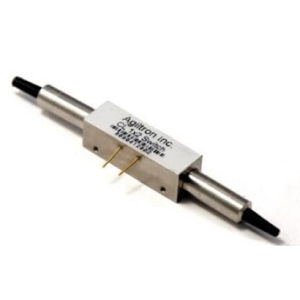

CL Series光纤光路分配器实物图(AGILTRON制造)

CL Series

厂商: AGILTRON

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

AGILTRON公司的CL系列光纤光路分配器具有插入损耗为0.7到1.2 dB,工作波长为1295到1580 nm,隔离度为40到50 dB,回波损耗为50到55 dB,光学功率为2 W(功率处理)。此设备适用于多种光学信号路由应用,确保高效稳定的性能。

CL Series产品详细说明

产品细节

  • 部件编号
    CL Series
  • 制造商
    AGILTRON
  • 描述
    可旁路光纤光路分配器

通用参数

  • 插入损耗
    0.7 to 1.2 dB
  • 类型
    可旁路光纤光路分配器
  • 波长
    1295 to 1580 nm
  • 端口数量
    3 Port
  • 隔离度
    40 to 50 dB
  • 连接器
    FC/PC, FC/APC, SC/PC, SC/APC, ST/PC, LC/PC, LC/APC, LC/UPC, Duplex LC/PC
  • 回波损耗
    50 to 55 dB
  • 设备类型
    固态锁存
  • 方向性
    40 to 50 dB
  • 耐久性
    10 cycles
  • 消光比
    18 to 25 dB
  • 模式
    单模,保持极化
  • 切换时间
    5 to 10 µs
  • 备注
    阶段:双

环境条件

  • 工作温度显示
    -5 to 70 Degree C
  • 储存温度
    -40 to 85 Degree C

应用

  • 应用
    光信号路由,PMD补偿,网络保护,恢复,突发切换,可配置的添加/删除,信号监测,仪器

光学规格

  • 光功率
    2 W(功率处理)
  • 光纤外套
    900 µm
  • 光纤长度
    0.25 m, 0.5 m, 1 m
  • 光纤类型
    SMF-28, PM 1550, PM 1310
  • 极化依赖损耗
    0.1 to 0.2 dB
  • 极化模式色散(PMD)
    0.1 to 0.2 ps
  • 功率处理
    2 W
  • 重复率
    2 KHz

总结

  • 产品概述
    AGILTRON公司的CL系列光纤光路分配器是一款高性能的光学设备,专为光信号路由和网络保护设计。它具有多种功能,包括PMD补偿、突发切换和信号监测,确保了信号的稳定性和可靠性。该设备的插入损耗在0.7到1.2 dB之间,波长范围为1295到1580 nm,适合多种应用场景。此外,CL系列还支持多种连接器类型,方便集成到现有系统中。其宽广的工作温度范围和优越的耐久性,使其在各种环境下都能正常运行,是光电行业中不可或缺的产品之一。

技术文档
