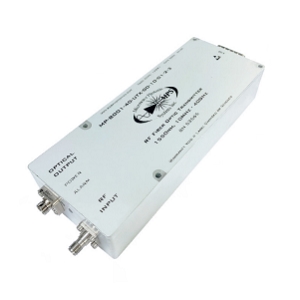

MP-8001-22-UTX光纤发射器实物图（Microwave Photonic Systems制造）

MP-8001-22-UTX

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

MP-8001-22-UTX是Microwave Photonic Systems公司的一款光纤发射器，工作波长范围在1545到1555 nm之间，输出光学功率为10到17 mW，带宽为0.01到22 GHz，RF输入功率为8 dBm。更多详细信息请参考下面的内容。

MP-8001-22-UTX产品详细说明

产品详情

  • 部件编号
    MP-8001-22-UTX
  • 制造商
    Microwave Photonic Systems
  • 描述
    10到17 mW光学功率激光二极管发射器，波长范围1545到1555 nm

应用

  • 应用
    卫星通信设施间链接，微波天线远程控制，电子对抗系统，测试和测量应用，宽带延迟线应用，相控阵天线系统，安全通信系统

电气规格

  • 平坦度
    ±3 dB
  • 前向电流
    25 mA (RF输入功率)
  • 频率
    0.01到22 GHz
  • 阻抗
    50 Ohms
  • SFDR
    110 dB Hz2/3
  • RF链接增益
    -17 dB
  • 供电电压
    10到24 VDC
  • 带宽
    0.01到22 GHz (频率响应)
  • RF输入功率
    8 dBm

光学规格

  • 波长范围
    1545到1555 nm
  • 输出光学功率
    10到17 mW
  • 噪声系数
    23 dB
  • P1dB
    8 dBm
  • 功耗
    2.5到6 W

通用参数

  • 发射器类型/源
    分布反馈(DFB)激光
  • 光纤模式
    单模
  • 封装类型
    法兰安装，带连接器的模块
  • 材料
    LiNbO3
  • IP3
    16 dBm
  • 封装
    法兰安装
  • 尺寸
    6.5 x 2.5 x 1.25 英寸

连接与接口

  • 接口
    RS-232
  • 光学连接器
    FC/APC, SC/APC, E2000, PC/APC, AVIM
  • RF连接器
    2.92 mm (K)母头，DB15公头

环境条件

  • 工作温度范围
    -20到70摄氏度
  • 存储温度范围
    -45到85摄氏度

总结

  • 产品概述
    MP-8001-22-UTX是一款高性能的光纤发射器，专为需要高带宽和高稳定性的应用而设计。其波长范围在1545到1555 nm之间，适合用于卫星通信、微波天线远程控制及电子对抗系统等场合。该设备提供10到17 mW的输出光学功率，具有良好的频率响应和较低的噪声系数，确保信号传输的质量和稳定性。MP-8001-22-UTX还支持多种连接接口，方便与不同系统的集成，适合各种测试和测量应用。无论是在严苛的环境条件下，还是在复杂的通信系统中，它都能表现出色，是光电行业中不可或缺的设备。
