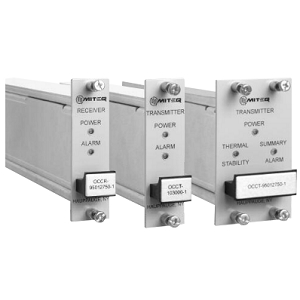

OCCT-3442-1光纤发射器实物图(L3 Narda-MITEQ制造)

OCCT-3442-1

厂商: L3 Narda-MITEQ

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

OCCT-3442-1是L3 Narda-MITEQ的一款光纤发射器,带宽为3.4到4.2 GHz,射频输入功率为-15到5 dBm,波长范围为1540到1560 nm,输出光功率为4 mW,光谱宽度为1 nm。

OCCT-3442-1产品详细说明

产品详情

  • 部件编号
    OCCT-3442-1
  • 制造商
    L3 Narda-MITEQ
  • 描述
    4 mW光功率激光二极管发射器,波长范围从1540到1560 nm

电气规格

  • 频率
    3.4到4.2 GHz
  • 阻抗
    50 Ohms
  • SFDR
    动态范围: 100 dB
  • 射频链路增益
    10 dB
  • 过渡时间
    群延迟: ±0.1 ns p-p
  • 带宽
    3.4到4.2 GHz
  • 射频输入功率
    -15到5 dBm

光学规格

  • 波长范围
    1540到1560 nm
  • 输出光功率
    4 mW
  • 噪声系数
    20 dB
  • 功耗
    45到150 W

通用参数

  • 发射器类型/光源
    激光二极管
  • 交流电源供应
    90到250 VAC, 47到63 Hz
  • 光纤核心直径
    9/125 µm
  • 光纤模式
    单模
  • 包装类型
    台式/机架式
  • 包装
    机架式
  • 旁模抑制比
    30到40 dB
  • 尺寸
    19 x 3.5 x 10 英寸
  • 重量
    3 磅
  • 光谱宽度
    1 nm

连接与接口

  • 接口
    RJ-45
  • 光学连接器
    FC/APC, E2000/APC
  • 射频连接器
    SMA母头

环境条件

  • 工作温度显示
    0到50摄氏度
  • 相对湿度
    最高95%
  • 存储温度
    -30到60摄氏度

总结

  • 产品概述
    OCCT-3442-1是L3 Narda-MITEQ推出的一款高性能光纤发射器,专为现代光纤通信系统设计。它的工作波长范围为1540至1560 nm,能够提供高达4 mW的光功率,适合多种应用场景,如光纤通信和激光测量。该设备具有3.4到4.2 GHz的宽带宽,使其能够处理大容量数据传输,同时其低噪声和高动态范围特性确保了信号的清晰度和稳定性。此外,OCCT-3442-1的设计便于集成,适合在各种环境条件下使用,广泛应用于光网络和数据传输等领域。
