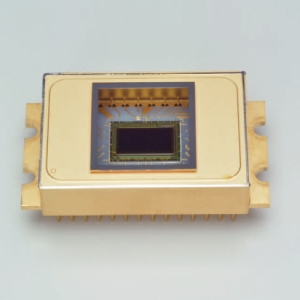

G13393-0909W

厂商: Hamamatsu Photonics

Note: Your Quotation Request will be directed to Spectrum Control.

G13393-0909W是Hamamatsu Photonics推出的一款InGaAs区域图像传感器，光谱范围为0.95µm至1.7µm。该传感器采用全球快门，最大帧率为62 fps，有效像素阵列为640 x 512像素，像素尺寸为20µm x 20µm，图像尺寸为12.8mm x 10.24mm。其填充因子为100%，峰值敏感波长为1.55µm，光敏度为0.8 A/W。该SWIR传感器具有1µV/e-的转换效率和1100ke-的饱和电荷，读出噪声为500µV rms，动态范围为2200。其光响应非均匀性为±10%，适合多种应用场景。

G13393-0909W产品详细说明

产品详情

部件编号

G13393-0909W
制造商

Hamamatsu Photonics
描述

0.95µm - 1.7µm, InGaAs SWIR传感器，用于半导体测试应用

通用参数

SWIR类型

InGaAs SWIR传感器
传感器技术

铟镓砷(InGaAs)
总像素数

640 x 512 (327680)像素
传感器类型

区域扫描传感器
有效像素数

640 x 512 (327680)像素
暗电流

0.5 to 2.5 pA
像素尺寸(H x V)

20 x 20 µm
像素间距

20 µm
冷却方式

两级热电冷却
图像尺寸

12.8 x 10.24 mm
帧率

62 fps
封装类型

密封，芯片
封装

28引脚金属
时钟脉冲上升/下降时间

10 to 12 ns
时钟脉冲电压

0.5 V
转换效率

1 µV/e
暗输出(非均匀性)

±0.1 to ±0.3 V
缺陷像素

0.01
动态范围

2200
元件偏置电流

1 mA
元件偏置电压

2.9 to 3.1 V
百万像素

0.32 MP
输出稳定时间

50 ns
峰值灵敏波长

1.55 µm
光响应非均匀性

±10 to ±20%
读出噪声

500 to 1000 µV rms
复位(下降)定时

10 ns
复位(上升)定时

10 ns
分辨率

640 (H) x 512 (V)
饱和电荷

1100 ke-
饱和输出电压

0.6 to 1.1 V
快门类型

全局快门
起始脉冲上升/下降时间

10 to 12 ns
热敏电阻功耗

0.2 mW
热敏电阻电阻

8.2 to 9.8 kOhms
视频线复位电压

2.9 to 3.1 V
视频输出电压

2.8 to 4.1 V
窗口材料

具有抗反射涂层的蓝宝石玻璃
时钟频率

25 MHz
时钟脉冲宽度

10 ns
数据速率

6.25 MHz(视频)
响应度/光敏度

0.7 to 0.8 A/W
光谱响应范围

0.95 to 1.7 µm
供电电压

4.9 to 5.1 V

应用

应用

热成像监测，超光谱成像，近红外图像检测，半导体测试，异物检测，交通监测

环境条件

工作温度

0 to 60摄氏度
存储温度

-20 to 70摄氏度

总结

产品概述

G13393-0909W是Hamamatsu Photonics推出的一款先进的InGaAs SWIR传感器，具有0.95µm至1.7µm的光谱范围，适合多种应用。该传感器的全球快门设计允许以高达62帧每秒的速度捕捉图像，能够有效地处理640 x 512的像素阵列。其20µm的像素大小和高达100%的填充因子使得图像质量出色，适合精确的热成像和近红外成像需求。此外，传感器的低读出噪声和高动态范围特性，使其在半导体测试和异物检测等领域中表现优异。该产品还具备良好的环境适应性，能够在0到60摄氏度的工作温度下稳定运行，是热成像监测、交通监测以及超光谱成像等应用的理想选择。
