RS800

厂商: Oelabs

下载规格书

Note: Your Quotation Request will be directed to Spectrum Control.

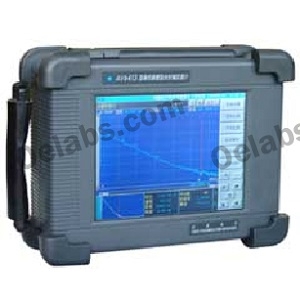

RS800是Oelabs推出的一款迷你光时域反射仪(OTDR)，工作波长为1310 nm或1550 nm，具有±20 nm的波长精度和10 ns至20480 ns的脉冲宽度。该OTDR的动态范围为37 dB或35 dB（在SNR=1时），事件死区可达1.6 m，距离范围为1.6 km至512 km，采样分辨率为0.1 m至32 m。RS800使用单模光纤，采样点数为16000。

RS800产品详细说明

产品详情

部件编号

RS800
制造商

Oelabs
描述

1310/1550 nm光时域反射仪用于光纤维护

连接与接口

接口

USB, RS232
光学连接器

FC

通用参数

设备类型

多功能/模块化
事件死区

<1.6 m
光学波长

1310至1550 nm
显示器

640 x 480, 7.7"彩色LCD（触摸屏）
距离精度

±(1m+采样空间/2+测量距离 x 0.01%)
光纤类型

单模
动态范围

35至37 dB
脉冲宽度

10至20480 ns
距离范围

<1.6至512 km
工作电流

1.5至3 A
像素分辨率

640 x 480像素
电源

100至240 VAC, 50至60 Hz
采样点

16000点
采样分辨率

0.1至32 m
直流电压

17至22 VDC
波长精度

±20 nm

物理属性

尺寸

258 x 198 x 90 mm
重量

2.7 kg

总结

产品概述

RS800光时域反射仪是一款专为光纤维护设计的高性能设备，适用于光纤的制造、施工和维护。其工作波长为1310 nm或1550 nm，提供高达37 dB的动态范围，确保在各种光纤测试中都能获得可靠的测量结果。设备配备7.7英寸的彩色触摸屏，用户可以轻松操作和读取数据。RS800的轻量化设计使其便于携带，而多种接口连接选项（如USB和RS232）则增强了设备的兼容性和灵活性。无论是在实验室还是现场，RS800都能为光纤专业人士提供高效的解决方案。
