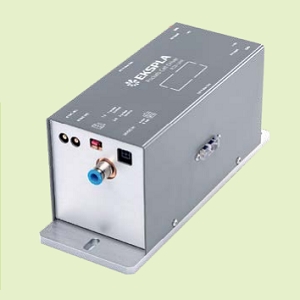

2PCD-UHR-1000-2.4-C波克尔电池驱动器实物图（EKSPLA制造）

2PCD-UHR-1000-2.4-C

厂商: EKSPLA

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

EKSPLA的2PCD-UHR-1000-2.4-C是一款Pockels电池驱动器，具备2.4到2.4 kV的输出电压幅度，供电电压为24 VDC ±1 V，下降时间小于6.5 ns，触发电压为3.5到5 V，重复频率为1000 kHz。该产品适用于高精度光电应用。

2PCD-UHR-1000-2.4-C产品详细说明

产品详情

部件编号

2PCD-UHR-1000-2.4-C
制造商

EKSPLA
描述

2.4到2.4 kV 1000 kHz 100 ns全桥Pockels电池驱动器

电气规格

输出电压幅度

2.4到2.4 kV
供电电压(直流)

24 VDC ±1 V
下降时间

<6.5 ns
触发电压

3.5到5 V
高压功耗

180 W
输入阻抗

50 欧姆

通用参数

晶体材料

β-钡硼酸盐(BBO)，铷钛酸盐(RTP)，磷酸二氢钾(KD*P)，硒化镉(CdTe)
重复频率

1000 kHz
脉冲宽度

100 ns
上升时间

<6.5 ns
输出类型

全桥
数字信号

上升和下降沿
触发脉冲的输出脉冲延迟

>20 ns (触发脉冲)
脉冲延迟

25 ns
脉冲抖动

<100 ps
脉冲输出

纳秒级
脉冲形状

方形
上升/下降时间

<6.5 ns
备注

Pockels电池的最大引线长度：10 cm

总结

产品概述

EKSPLA的2PCD-UHR-1000-2.4-C是一款高性能的Pockels电池驱动器，专为需要高电压和快速响应的光电应用而设计。该驱动器的输出电压幅度可达2.4 kV，适用于激光系统的调制和光学实验。其快速的上升和下降时间（小于6.5 ns）使其在高速影像采集等领域表现出色。此外，2PCD-UHR-1000-2.4-C支持多种晶体材料，具有广泛的应用潜力。无论是在科研还是工业应用中，这款产品都能提供卓越的性能和可靠性。

技术文档

规格书
点击下载规格书
