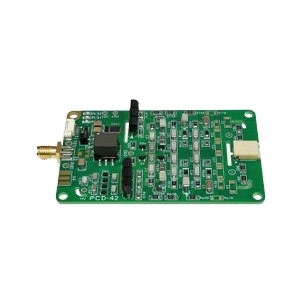

PCD-42-2000波克尔电池驱动器实物图(TEO Technology制造)

PCD-42-2000

厂商: TEO Technology

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

PCD-42-2000是TEO Technology推出的一款波克尔电池驱动器,具有1.3到2 kV的输出电压幅度,供电电压为12 ± 4 VDC,下降时间为2 ± 1 ns,负载电容为4到10 pF,触发电压为5 ± 0.5 V。

PCD-42-2000产品详细说明

产品详情

  • 零件编号
    PCD-42-2000
  • 制造商
    TEO Technology
  • 描述
    1.3到2 kV 1000 Hz 4到10 pF 波克尔电池驱动器

电气规格

  • 输出电压幅度
    1.3到2 kV
  • 供电电压(直流)
    12 ± 4 VDC
  • 下降时间
    2 ± 1 ns
  • 负载电容
    4到10 pF
  • 触发电压
    5 ± 0.5 V
  • 直流供电电流
    500 mA
  • 输入阻抗
    50 欧姆

通用参数

  • 幅度电压
    1300到2000 V
  • 重复频率
    1000 Hz
  • 脉冲宽度
    2到600 ns
  • 上升时间
    2 ± 1 ns
  • 数字信号
    上升和下降沿
  • 输出脉冲电流
    20 A
  • 输出脉冲延迟
    16 ± 3 ns
  • 脉冲抖动
    <0.2 ns
  • 脉冲输出
    纳秒级
  • 脉冲形状
    准矩形
  • 备注
    平台上幅度的不均匀性:<5%

物理特性

  • 尺寸
    80 x 50 x 15 mm
  • 重量
    100 g

环境条件

  • 工作温度范围
    -40到60摄氏度

总结

  • 产品概述
    PCD-42-2000是TEO Technology推出的一款高性能波克尔电池驱动器,广泛应用于激光系统和光学调制等领域。它支持的输出电压范围从1.3到2 kV,能够满足多种科研实验的需求。此设备具有快速的响应时间和高达1000 Hz的重复频率,确保在高频率操作中保持稳定性能。此外,PCD-42-2000的紧凑设计使其适合在空间有限的实验室环境中使用。无论是用于基础科研还是工业应用,PCD-42-2000都能提供可靠的性能,是光电领域的理想选择。
