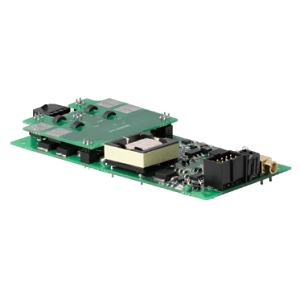

QBU-mini-SP-4016波克尔电池驱动器实物图（OEM-TECH制造）

QBU-mini-SP-4016

厂商: OEM-TECH

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

QBU-mini-SP-4016是OEM-TECH推出的一款Pockels电池驱动器，具有输出电压幅度为1.6到4 kV，供电电压（直流）为24 VDC，下降时间小于10 ns（7 ns），负载电容为7 pF，重复频率大于10 kHz。

QBU-mini-SP-4016产品详细说明

产品详情

部件编号

QBU-mini-SP-4016
制造商

OEM-TECH
描述

1.6到4 kV <10 ns, 7 ns >10 kHz 7 pF 双极Pockels电池驱动器

应用

应用

Q开关、脉冲选择、脉冲切割

电气规格

输出电压幅度

1.6到4 kV
供电电压（直流）

24 VDC
下降时间

<10 ns, 7 ns
负载电容

7 pF
高压操作电压

1600到4000 V
输入电压

24 VDC
输入电流

0.5 A
TTL信号

外部

通用参数

晶体材料

β-钡硼酸盐（BBO）、磷酸二氢钾（KD*P）、钛酸钾（KTP）
重复频率

>10 kHz
脉冲宽度

100到2000 ns
上升时间

<10 ns, 7 ns
冷却方式

风冷
输出类型

双极
设计类型

PCB
抖动

<±0.2 ns
传播延迟

<40 ns
技术

Q开关
工作模式

外部TTL

物理特性

尺寸

102 x 50 x 20 mm (长 x 宽 x 高)
重量

<0.1 kg

环境条件

工作温度范围

10到40摄氏度
储存温度范围

-20到60摄氏度

总结

产品概述

QBU-mini-SP-4016是一款高性能的Pockels电池驱动器，专为先进的激光应用设计。该设备的输出电压幅度在1.6到4 kV之间，适合各种激光系统的需求，能够实现快速的脉冲切换，具有低抖动和高重复频率（大于10 kHz）。其紧凑的PCB设计使得安装和集成更加方便，同时具备良好的冷却性能，适应多种工作环境。QBU-mini-SP-4016非常适合用于Q开关、脉冲选择及脉冲切割等应用，广泛应用于激光加工、医疗激光和科研领域。

技术文档

规格书
点击下载规格书
