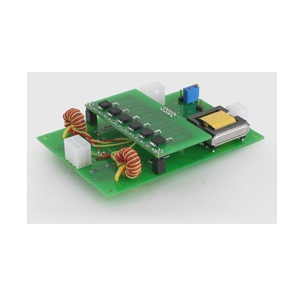

STQBD-2008-UP/DN波克尔电池驱动器实物图（Sintec Optronics制造）

STQBD-2008-UP/DN

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

STQBD-2008-UP/DN是Sintec Optronics推出的一款Pockels单元驱动器，具有0.8至2 kV的输出电压幅度，24 VDC的供电电压，<20 ns的下降时间，以及高达0.5 nF的负载电容。其重复频率可高达50 kHz（CW）和100 kHz（脉冲模式）。

STQBD-2008-UP/DN产品详细说明

产品详情

  • 部件编号
    STQBD-2008-UP/DN
  • 制造商
    Sintec Optronics
  • 描述
    0.8至2 kV <20 ns 高达100 kHz，负载电容高达0.5 nF的Pockels单元驱动器

电气规格

  • 输出电压幅度
    0.8至2 kV
  • 供电电压(直流)
    24 VDC
  • 下降时间
    <20 ns
  • 负载电容
    高达0.5 nF
  • 输入电压
    24 VDC
  • 延迟时间
    1 µs
  • 输入电流
    <150 µA

通用参数

  • 晶体材料
    β-硼酸钡(BBO), 去uterated磷酸二氢钾(DKDP)
  • 重复率
    高达50 kHz (CW), 高达100 kHz (脉冲模式)
  • 上升时间
    <20 ns
  • 冷却方式
    空气冷却
  • 输出类型
    推上, 拉下
  • 抖动
    10 ns
  • 恢复时间
    5到10 µs
  • 技术
    Q-开关
  • 工作模式
    拉下(通常开启)或推上(通常关闭)

物理特性

  • 尺寸
    110 x 80 x 25 mm (长 x 宽 x 高)
  • 重量
    0.1 kg

环境条件

  • 工作温度范围
    10至40摄氏度
  • 存储温度
    -20至60摄氏度

总结

  • 产品概述
    STQBD-2008-UP/DN是Sintec Optronics提供的一款先进的Pockels单元驱动器，专为满足高性能光电应用而设计。其输出电压幅度在0.8至2 kV之间，能够支持多种负载电容，最大可达0.5 nF。这款驱动器的上升和下降时间非常短，使其适合用于高速激光调制和光学脉冲生成。此外，其支持的高达100 kHz的重复频率使得它在需要快速响应的应用中表现出色。STQBD-2008-UP/DN的设计考虑了多种环境条件，能够在10至40摄氏度的工作温度范围内稳定运行，且具备良好的冷却性能，确保长期使用的可靠性。
