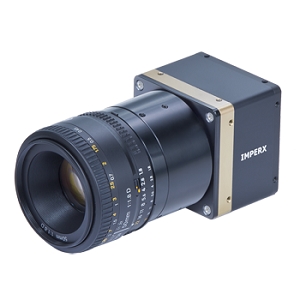

B4020科学与工业相机实物图(IMPERX制造)

B4020

厂商: IMPERX

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

IMPERX 的 B4020 是一款 1100 万像素 CCD 相机,具有 4008(宽)x 2672(高)的分辨率。这款相机的超高帧率可达到 6.4 fps,标准帧率为 4.8 fps。它的像素尺寸为 9 µm x 9 µm,传感器区域为 36.28 mm(宽)x 24.19 mm(高)。B4020 使用 KAI-11002 CCD 传感器,拥有 43.3 mm 的对角线尺寸,快门速度范围为 1/100,000 s 至 1/5 s,最小信噪比为 60 dB。

B4020产品详细说明

产品详情

  • 部件编号
    B4020
  • 制造商
    IMPERX
  • 描述
    11 百万像素 CCD 相机,适用于成像应用

应用

  • 应用
    自动化、检查、军事、航空航天、医疗、科学、交通、运输、空中成像
  • 应用行业
    工业检查和自动化、消费电子、交通管理和智能交通系统 (ITS)、户外和环境监测

连接与接口

  • 数据接口
    千兆以太网 (GigE)、以太网供电 (PoE)、相机链接 (Camera Link)、CoaXPress、RS-232
  • 外设通信
    RS-232

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    11 MP
  • 分辨率
    4008(H) x 2672(V)
  • 传感器类型
    CCD
  • 帧率
    6.4 fps
  • 像素尺寸(H x V)
    9.0 x 9.0 µm
  • 有效图像区域
    36.28(H) x 24.19(V) mm
  • 曝光时间
    1us 至 5 sec
  • 传感器格式
    43.3 mm
  • 位深度
    8 位、10 位、12 位、14 位(单色)、8 位、10 位、12 位(彩色)
  • 色彩/位深度
    8 位、10 位、12 位、14 位(单色)、8 位、10 位、12 位(彩色)
  • 信噪比(SNR)
    60 dB
  • 传感器配置
    单色、彩色、RGB、Bayer
  • 曝光模式
    手动、自动、外部
  • 增益范围
    0 至 36 dB
  • 工作湿度
    10% 至 90% 非冷凝
  • 像素合并
    1x, 2x, 3x, 4x, 8x
  • 触发输入信号
    2 输入
  • 像素
    11 MP
  • 触发模式
    自由运行、标准、双重、快速、异步、帧累积
  • 触发输出信号
    2 输出
  • 垂直时钟速度
    30 至 40 MHz
  • 合规性
    FCC, CE
  • 单色/彩色
    单色、彩色
  • 集成时间
    最长 16 秒
  • 镜头接口
    F 型接口
  • 电压(DC)
    10 至 15 V
  • 电源
    12 VDC
  • 功耗
    CLB: 4.0W, GEV: 5.8W, PoE: 7.0W
  • 光学对角线
    43.3 mm
  • RoHs
  • 传感器制造商
    ON Semiconductor

物理属性

  • 尺寸
    46 x 46 x 45.1 mm (CLB), 46 x 46 x 63.2 mm (GEV), 46 x 46 x 76.8 mm (PoE), 46 x 46 x 52.8 mm (CXP) (宽x高x长)
  • 重量
    CLB: 350 g, GEV: 372 g, PoE: 503 g, CXP: 354 g

温度

  • 工作温度
    -40 至 85 摄氏度
  • 存储温度
    -50 至 90 摄氏度

总结

  • 产品概述
    IMPERX 的 B4020 相机是一款高性能的 11 百万像素 CCD 相机,专为各种成像应用设计。它提供以令人印象深刻的 4008 x 2672 像素的分辨率以及高达 6.4 fps 的帧率,确保了捕捉高质量图像的能力。该相机非常适合于自动化、检查、军事、航空航天、医疗和科学等多个领域。其灵活的接口组合,包括千兆以太网、相机链接和 CoaXPress,简化了与不同系统的集成。B4020 相机的设计还考虑到了多种传感器配置,能够满足不同行业用户的特定需求,保证高效且准确的图像捕捉。无论是在工业、交通管理还是科学研究中,B4020 都是一个值得信赖的选择。
