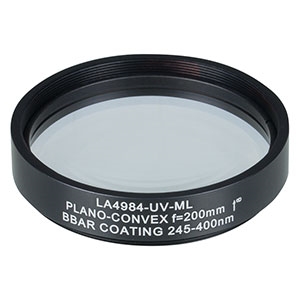

LA4984-UV-ML光学透镜实物图(Thorlabs Inc制造)

LA4984-UV-ML

厂商: Thorlabs Inc

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

LA4984-UV-ML 是 Thorlabs Inc 提供的一款光学透镜,适用于245到400 nm的波长范围,焦距为200 mm,中心厚度为0到6.6 mm,直径为0到50.8 mm,边缘厚度为0到3 mm。更多关于 LA4984-UV-ML 的详细信息请见下文。

LA4984-UV-ML产品详细说明

产品详情

  • 零件编号
    LA4984-UV-ML
  • 制造商
    Thorlabs Inc
  • 描述
    2" UVFS 平面凸透镜,SM2 螺纹安装,焦距 = 200.0 mm

通用参数

  • 子类型
    平面凸透镜
  • 透镜形状
    球面透镜
  • 波长范围
    245 到 400 nm
  • 设计波长
    546 nm
  • 焦距
    200 mm
  • 焦距公差
    ±1%
  • 后焦距(BFL)
    195.5 mm
  • 中心厚度
    0 到 6.6 mm
  • 直径
    0 到 50.8 mm
  • 有效孔径
    45.72 mm
  • 直径公差
    +0.00 mm / -0.10 mm
  • 边缘厚度(ET)
    0 到 3 mm
  • 中心误差
    3 弧分
  • 折射率
    1.46
  • 基材/材料
    熔融石英
  • 表面精度
    λ/2
  • 表面质量
    40-20 scratch-dig
  • 备注
    曲率半径: 92 mm, 工作距离: 191.7 mm

总结

  • 产品概述
    LA4984-UV-ML 是一款高性能的平面凸透镜,专为紫外线波长范围245到400 nm的应用而设计。其焦距为200 mm,具有优良的光学性能,能够满足各种光学成像系统的需求。透镜的中心厚度范围为0到6.6 mm,直径范围为0到50.8 mm,确保了在不同应用场合下的灵活性和适应性。该透镜的表面质量达到40-20 scratch-dig,确保了光学系统的高效能。无论是在实验室还是工业应用中,LA4984-UV-ML 都能提供卓越的光学性能,是您光学组件的理想选择。
