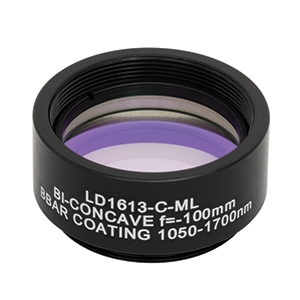

LD1613-C-ML光学透镜实物图(Thorlabs Inc制造)

LD1613-C-ML

厂商: Thorlabs Inc

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

LD1613-C-ML是Thorlabs Inc推出的一款光学透镜,具有波长范围1050至1700 nm,焦距为-100 mm,中心厚度为4.0 mm,直径为25.4 mm(1英寸),边缘厚度为5.6 mm,适用于多种光学应用。更多详细信息请见下文。

LD1613-C-ML产品详细说明

产品详情

  • 部件编号
    LD1613-C-ML
  • 制造商
    Thorlabs Inc
  • 描述
    1英寸N-BK7双凹透镜,SM1安装,f =-100 mm,抗反射涂层:1050-1700 nm

通用参数

  • 子类型
    双凹透镜
  • 透镜形状
    球面透镜
  • 波长范围
    1050到1700 nm
  • 设计波长
    633 nm
  • 焦距
    -100 mm
  • 焦距公差
    ±1%
  • 后焦距(BFL)
    -102.1 mm
  • 中心厚度
    4.0 mm
  • 中心厚度公差
    ±0.1 mm
  • 直径
    25.4 mm, 1英寸
  • 有效孔径
    22.86 mm
  • 直径公差
    +0.0/-0.1 mm
  • 边缘厚度(ET)
    5.6 mm
  • 中心误差
    3 arcmin
  • 折射率
    1.515
  • 涂层
    抗反射涂层
  • 基材/材料
    N-BK7
  • 表面精度
    3λ/2, λ/4
  • 表面质量
    40-20 划痕-挖掘
  • RoHS

总结

  • 产品概述
    LD1613-C-ML是一款由Thorlabs Inc制造的高性能光学透镜,具有-100 mm的焦距和1050至1700 nm的波长范围。其中心厚度为4.0 mm,直径为25.4 mm(1英寸),非常适合光学成像和激光系统应用。该透镜采用高质量的N-BK7材料,并配备抗反射涂层,确保其在各种光学测试设备中的优异表现。透镜的设计和制造均遵循严格的标准,具有良好的表面质量和精确的参数公差,能够满足科学研究和工业应用的需求。无论是在实验室还是在实际应用中,LD1613-C-ML都能提供可靠的光学性能,是您光电设备的理想选择。
