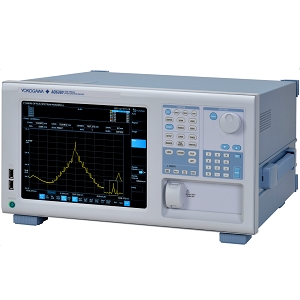

AQ6380

Note: Your Quotation Request will be directed to Spectrum Control.

AQ6380是横河电机株式会社推出的一款光谱分析仪,工作波长范围为1200至1650 nm,具有0.005至2 nm的波长分辨率和±0.005至±0.05 nm的波长精度。该分析仪的动态范围可达65 dB,光回损为30 dB,灵敏度为-85 dB(TRAD模式)和-72 dB(RAPID模式)。最小预热时间为1小时,测量时间为0.2秒。AQ6380支持远程控制,接口包括以太网、GPIB、USB和VGA,并配备10.4英寸彩色LCD触摸屏显示器。

AQ6380产品详细说明

产品详情

  • 部件号
    AQ6380
  • 制造商
    横河电机株式会社
  • 描述
    1200至1650 nm光谱分析仪

应用

  • 应用
    WDM测试, DFB-LD测试, LED测试, FP-LD测试, 光纤检查, 应用管理

通用参数

  • 配置
    台式
  • 波长范围
    1200至1650 nm
  • 波长分辨率
    0.005至2 nm
  • 波长精度
    0.005至0.05 nm
  • 光纤模式
    单模
  • 动态范围
    45至65 dB
  • 水平平坦度
    ±0.2 dB
  • 数据存储
    512 MBytes
  • 显示器
    10.4英寸彩色LCD(电容式触摸屏,分辨率: 1024 × 768 像素)
  • 动态范围(近端)
    45至65 dB
  • 水平精度
    ±0.5 dB
  • 水平线性度
    ±0.05 dB
  • 水平灵敏度
    -85至-72 dBm
  • 采样数量
    101至200001, 自动
  • 光回损
    30 dB
  • 偏振依赖性
    ±0.2 dB
  • 电源要求
    100至240 VAC, 50/60 Hz, 100 VA或更少
  • 相对湿度
    20至80%
  • 采样分辨率
    0.0005 nm
  • 跨度
    0.1至450 nm, 0 nm
  • 预热时间
    最少1小时
  • 波长线性度
    ±0.004至±0.008 nm
  • 波长重复性
    ±0.002 nm
  • 备注
    杂散光抑制比: 80 dB, 测量时间: 0.2 s

连接与接口

  • 连接器
    FC, SC
  • 接口
    以太网, GPIB, USB

物理特性

  • 尺寸
    426 x 221 x 459 mm (宽 x 高 x 深)
  • 重量
    25 kg

温度

  • 工作温度显示
    5至35摄氏度
  • 存储温度
    -10至50摄氏度

总结

  • 产品概述
    AQ6380光谱分析仪是一款高性能的设备,专为光电行业设计,能够在1200至1650 nm的波长范围内进行精确测量。它的波长分辨率高达0.005 nm,适合各种光学测试应用,如WDM和LED测试。该仪器的动态范围和灵敏度使其在光纤检查和应用管理中表现出色。AQ6380的设计考虑了用户体验,配备了10.4英寸的触摸屏,操作简便。此外,设备支持多种接口,便于与其他仪器连接,增强了其在实验室和生产环境中的应用灵活性。无论是研究还是工业应用,AQ6380都能提供可靠的数据支持,是光电测试领域的理想选择。
