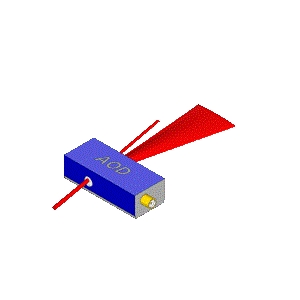

D110-T100S-9声光偏转器实物图(ISOMET制造)

D110-T100S-9

厂商: ISOMET

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

D110-T100S-9是来自ISOMET的一款声光偏转器,具有4.5至5.9度的扫描角度,声速为0.617 mm/µs,光束分离角度为2.3至2.9度,衍射效率为70%至75%。该设备支持的工作波长包括488 nm、515 nm、532 nm和633 nm。

D110-T100S-9产品详细说明

产品详情

  • 部件编号
    D110-T100S-9
  • 制造商
    ISOMET
  • 描述
    633 nm,TeO2晶体材料声光偏转器,具有75%的衍射效率

光学规格

  • 扫描角度
    4.5至5.9度
  • 光圈
    9.3 x 9.3 mm (高 x 宽)
  • 输出偏振
    圆形
  • 偏振
    线性
  • 声学模式
    剪切
  • 声光材料
    二氧化碲 (TeO2)
  • 光学功率处理能力
    10 W
  • 光谱带
    可见光
  • 声速
    0.617 mm/µs
  • 光束分离角度
    2.3至2.9度
  • 衍射效率
    70%至75%
  • 工作波长
    488 nm, 515 nm, 532 nm, 633 nm

电气规格

  • 频率
    75至125 MHz
  • 输入阻抗
    50 Ohms
  • 输入偏振
    线性
  • 插入损耗
    <5%
  • 中心频率
    100 MHz
  • 射频带宽
    50 MHz
  • 射频功率
    1.9至2.7 W

其他规格

  • 访问时间
    15 µs

总结

  • 产品概述
    D110-T100S-9是一款高性能的声光偏转器,广泛应用于激光扫描、光束控制和光学成像等领域。该设备的工作波长范围涵盖488 nm至633 nm,适合多种激光应用场景。其具有高达75%的衍射效率,确保了优异的光学性能。此外,该声光偏转器具备快速的访问时间和良好的光学功率处理能力,能够满足高功率激光系统的需求。无论是在科研、工业还是医疗领域,D110-T100S-9都能提供可靠的性能,助力各类光电项目的成功实施。
