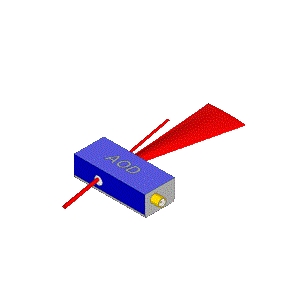

D1384-aQ120-9声光偏转器实物图(ISOMET制造)

D1384-aQ120-9

厂商: ISOMET

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

D1384-aQ120-9是ISOMET提供的一款声光偏转器,具有2.4 mrad(343 nm)和2.5 mrad(355 nm)的扫描角,光束分离角为7.25 mrad(343 nm)和7.5 mrad(355 nm),布拉格角为3.6 mrad(343 nm)和3.7 mrad(355 nm),衍射效率超过85%,工作波长为343 nm和355 nm。更多详细信息请见下文。

D1384-aQ120-9产品详细说明

产品详情

  • 部件编号
    D1384-aQ120-9
  • 制造商
    ISOMET
  • 描述
    355 nm,石英晶体材料声光偏转器,衍射效率85%

应用

  • 应用
    材料处理, 钻孔, 表面纹理化, 微加工

光学规格

  • 轴配置
    双轴
  • 对比度
    >1000:1, 2000:1
  • 扫描角
    2.4 mrad (343 nm), 2.5 mrad (355 nm)
  • 孔径
    7 to 9 mm
  • 偏振
    垂直,垂直于扫描方向
  • 声光材料
    石英
  • 光谱带
    近紫外
  • 光束分离角
    7.25 mrad (343 nm) 7.5 mrad (355 nm)
  • 布拉格角
    3.6 mrad (343 nm), 3.7 mrad (355 nm)
  • 衍射效率
    >85%
  • 工作波长
    343 nm, 355 nm

电气规格

  • 频率
    100 to 140 MHz
  • 输入阻抗
    50 欧姆
  • 插入损耗
    <2 to 3%
  • 反射率
    <0.5%
  • 分辨率
    可分辨高达50个点,>1000个不可分辨点
  • VSWR
    <1.50:1
  • 中心频率
    120 MHz
  • 射频带宽
    40 MHz
  • 射频功率
    18 W (343 nm), 20 W (355 nm)

其他规格

  • 冷却方式
    水冷
  • 水冷流量
    2 L/minute

总结

  • 产品概述
    D1384-aQ120-9是一款来自ISOMET的高效声光偏转器,专为各种光电应用而设计,尤其适合材料处理、钻孔和微加工等领域。该设备的工作波长为343 nm和355 nm,具有高达85%的衍射效率,确保在应用中实现卓越的性能。其双轴配置和优异的对比度使其在精密加工中表现出色。此外,D1384-aQ120-9还具备低插入损耗和高分辨率的特点,能够处理多达50个可分辨点,满足高要求的工业应用。无论是在科研还是工业生产中,这款声光偏转器都能提供高效、可靠的解决方案。
