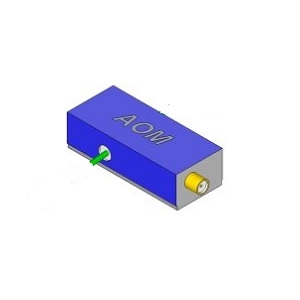

M1206-P110L-1声光调制器实物图(ISOMET制造)

M1206-P110L-1

厂商: ISOMET

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

M1206-P110L-1是ISOMET推出的一款声光调制器,工作波长范围在633至830纳米,调制带宽为2.6至7.5 MHz,衍射效率在78%至85%之间,升起时间为46至133纳秒,适合用于各种近红外应用。

M1206-P110L-1产品详细说明

产品详情

  • 部件编号
    M1206-P110L-1
  • 制造商
    ISOMET
  • 描述
    近红外声光调制器,波长范围从633到830 nm

光纤参数

  • 光纤类型
    自由空间

连接与接口

  • RF连接器
    SMA

通用参数

  • 声光材料
    铅钼酸盐 (PbMo04)
  • 调制带宽
    2.6至7.5 MHz
  • 衍射效率
    78至85%
  • 布拉格角
    9.6至12.6 mrad
  • 分离角
    19.2至25.2 mrad
  • 上升时间
    46至133 ns
  • 应用
    调制器,低分辨率偏转器,频率移位器
  • 光束直径
    0.25至0.75 mm
  • 光学波长
    633至830 nm
  • 颜色
    近红外
  • 声速
    3.63 mm / µsec
  • 有效孔径
    1.0 mm
  • RF功率
    0.8至1.5 W
  • 对比度
    1000:1, 2000:1
  • 输入阻抗
    50 Ohms
  • RF带宽
    ±25至50 MHz
  • VSWR
    1.50:1
  • 中心频率
    110 MHz
  • 备注
    插入损耗:3%

总结

  • 产品概述
    M1206-P110L-1是ISOMET公司推出的一款声光调制器,专为近红外波段设计,波长范围从633到830纳米。该设备具有高达7.5 MHz的调制带宽和78%到85%的衍射效率,适合多种应用,包括调制器、低分辨率偏转器和频率移位器。其快速的上升时间(46至133纳秒)使得该设备在动态应用中表现优异。无论是在科研还是工业应用中,M1206-P110L-1都能提供可靠的性能,满足用户对精确调制的需求。
