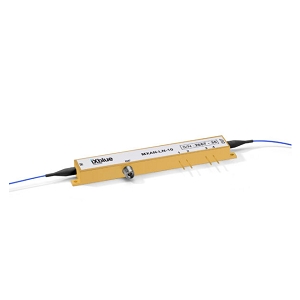

MXAN-LN-20-PD-P-P-FA-FA电光强度调制器实物图（iXblue Photonics制造）

MXAN-LN-20-PD-P-P-FA-FA

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

MXAN-LN-20-PD-P-P-FA-FA是一款来自iXblue Photonics的电光强度调制器，具有20到25 GHz的电光带宽，RF半波(Vpi)电压为5到8 V，DC半波(Vpi)电压为6.5到7 V，RF输入功率为28 dBm，工作波长范围为1530到1625 nm。

MXAN-LN-20-PD-P-P-FA-FA产品详细说明

产品详情

  • 部件编号
    MXAN-LN-20-PD-P-P-FA-FA
  • 制造商
    iXblue Photonics
  • 描述
    1550 nm波段 20 GHz模拟强度调制器

电气规格

  • 电光(EO)带宽
    20 to 25 GHz
  • RF半波(Vpi)电压
    5 to 8 V
  • DC半波(Vpi)电压
    6.5 to 7 V
  • RF连接器(输入)
    K型, SMA, 1.85 mm (V)
  • DC输入阻抗
    1 MOhms
  • 电气回波损耗
    -12 to -10 dB
  • RF输入阻抗
    50 Ohms
  • RF输入功率
    28 dBm
  • DC消光比
    20 to 25 dB
  • 波动
    0.5 to 1 dB

光学规格

  • 工作波长
    1530 to 1625 nm
  • 光输入功率
    13 mW
  • 插入损耗
    3.5 to 4.5 dB
  • 晶体
    铌酸锂(LiNbO3)
  • 晶体方向
    X-Cut, Y-Cut
  • 光连接器
    FC/APC
  • 光回波损耗
    -45 to -40 dB
  • 啁啾
    -0.1 to 0.1

环境条件

  • 工作温度
    0 to 70 摄氏度
  • 储存温度
    -40 to 85 摄氏度

应用

  • 应用
    RoF, 天线远程, 微波和雷达链路, 空间和防御系统

光纤参数

  • 类型(光纤耦合)
    光纤耦合

总结

  • 产品概述
    MXAN-LN-20-PD-P-P-FA-FA是iXblue Photonics推出的一款高性能电光强度调制器，专为高频应用设计，能够在20到25 GHz的电光带宽范围内稳定工作。其工作波长范围为1530到1625 nm，使其能够适应多种光通信和信号处理需求。该调制器具备优良的插入损耗和消光比，适用于RoF、天线远程、微波和雷达链路等多个领域。此外，它的工作温度范围广泛，从0到70摄氏度，存储温度可达-40到85摄氏度，确保在不同环境条件下的可靠性。无论是在空间和防御系统还是民用通信领域，MXAN-LN-20-PD-P-P-FA-FA都能提供卓越的性能和稳定性，成为光电应用中的理想选择。
