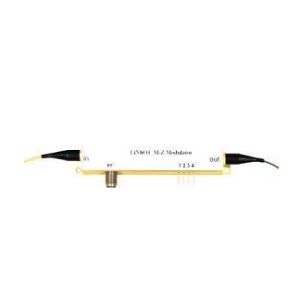

R-AM-15-40G电光强度调制器实物图（Beijing Rofea Optoelectronics制造）

R-AM-15-40G

厂商: Beijing Rofea Optoelectronics

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

R-AM-15-40G是北京Rofea光电科技推出的一款电光强度调制器，工作波长为1525至1565 nm，具备26至30 GHz的电光带宽，适用于多种光电应用。该产品具有优良的插入损耗和较高的光学消光比，适合在量子密钥分发和激光传感系统中使用。

R-AM-15-40G产品详细说明

产品详情

部件编号

R-AM-15-40G
制造商

Beijing Rofea Optoelectronics
描述

1550 nm AM系列强度调制器 40G

电气规格

电光(EO)带宽

26 to 30 GHz
射频半波(Vpi)电压

5 to 5.5 V (@1KHz)
直流半波(Vpi)电压

6 to 7 V@1KHz(偏置)
工作带宽(-3dB)

26 to 30 GHz
射频连接器(输入)

SMA, SMA - 母头
直流输入阻抗

1M Ohms (偏置)
电气回损

-12 to -10 dB
射频输入阻抗

50 Ohms
射频输入功率

28 dBm
直流偏置电压(Vpi) (@ 1 kHz)

6 to 7 V
直流消光比

20 to 45 dB(开关)
开关消光比@直流

20 to 45 dB

光学规格

工作波长

1525 to 1565 nm
光学输入功率

13 mW
插入损耗

4 to 5 dB
晶体

锂铌酸(LiNbO3)
光学连接器

FC/PC, FC/APC
光学消光比

13 dB(动态)
光学回损

-45 dB
动态消光比

13 dB

环境条件

相对湿度

5 to 90%
工作温度

-10 to 60摄氏度
存储温度

-40至85摄氏度

应用

应用

ROF系统, 量子密钥分发, 激光传感系统, 边带调制

光纤参数

输入光纤

PM光纤
输出光纤

Panda PM或SMF-28
类型(光纤耦合)

光纤耦合

总结

产品概述

R-AM-15-40G是北京Rofea光电科技推出的一款高性能电光强度调制器。它的工作波长范围为1525至1565 nm，适合多种光电应用，包括ROF系统、量子密钥分发和激光传感系统。该设备的电光带宽可达26至30 GHz，具有出色的插入损耗和光学消光比，确保信号的高质量传输。此外，R-AM-15-40G还支持多种光学连接器，便于与现有系统的集成。由于其优异的性能和广泛的应用领域，这款强度调制器在现代光电工程中具有重要的地位。
