8212A-1

Note: Your Quotation Request will be directed to Spectrum Control.

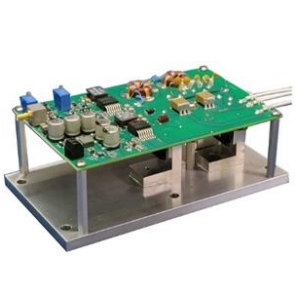

8212A-1是来自Analog Module Inc.的一款波克尔电池驱动器,具有0.7到2 kV的输出电压幅度,供电电压为23.5到24.5 VDC,下降时间为7到9.5纳秒,触发电压为4.5到5.5 VDC,重复频率为2 MHz。

8212A-1产品详细说明

产品详情

  • 部件编号
    8212A-1
  • 制造商
    Analog Module Inc.
  • 描述
    0.7到2 kV 2 MHz 0.2到8000 µs推拉式波克尔电池驱动器

应用

  • 应用
    医疗和工业应用

电气规格

  • 输出电压幅度
    0.7到2 kV
  • 供电电压(直流)
    23.5到24.5 VDC
  • 下降时间
    7到9.5 ns
  • 触发电压
    4.5到5.5 VDC
  • 控制电压
    0到2 VDC
  • 输入电压
    24V±0.5V
  • 占空比
    高达95%
  • 输入电流
    0.1到3 A

通用参数

  • 重复频率
    2 MHz
  • 脉冲宽度
    0.2到8000 µs
  • 上升时间
    7到9.5 ns
  • 输出类型
    推拉式
  • 设计类型
    表面贴装
  • 传播延迟
    75 ns
  • 脉冲抖动
    20 ps
  • 恢复时间
    <9.5 ns
  • 技术
    固态激光器
  • 备注
    高压监测:0到2 VDC

物理特性

  • 尺寸
    5.69 x 3.2 x 2.27 英寸
  • 重量
    13.5 盎司

环境条件

  • 工作温度范围
    -40到70摄氏度
  • 存储温度范围
    -40到85摄氏度

总结

  • 产品概述
    8212A-1波克尔电池驱动器是一款高性能的设备,专为需要高电压和快速响应的应用而设计。其输出电压幅度在0.7到2 kV之间,适合各种医疗和工业用途。该设备具备高达2 MHz的重复频率,能够快速处理信号,确保高效的操作。其紧凑的表面贴装设计使其在空间有限的环境中也能灵活使用。此外,8212A-1的工作温度范围广泛,能够在-40到70摄氏度的环境中稳定工作,确保设备在极端条件下的可靠性。无论是在实验室、医疗设备还是工业自动化中,8212A-1都是一个值得信赖的选择。
